AA10VO45+DFR/31R-PSC12N00-SO157 (R910920633)

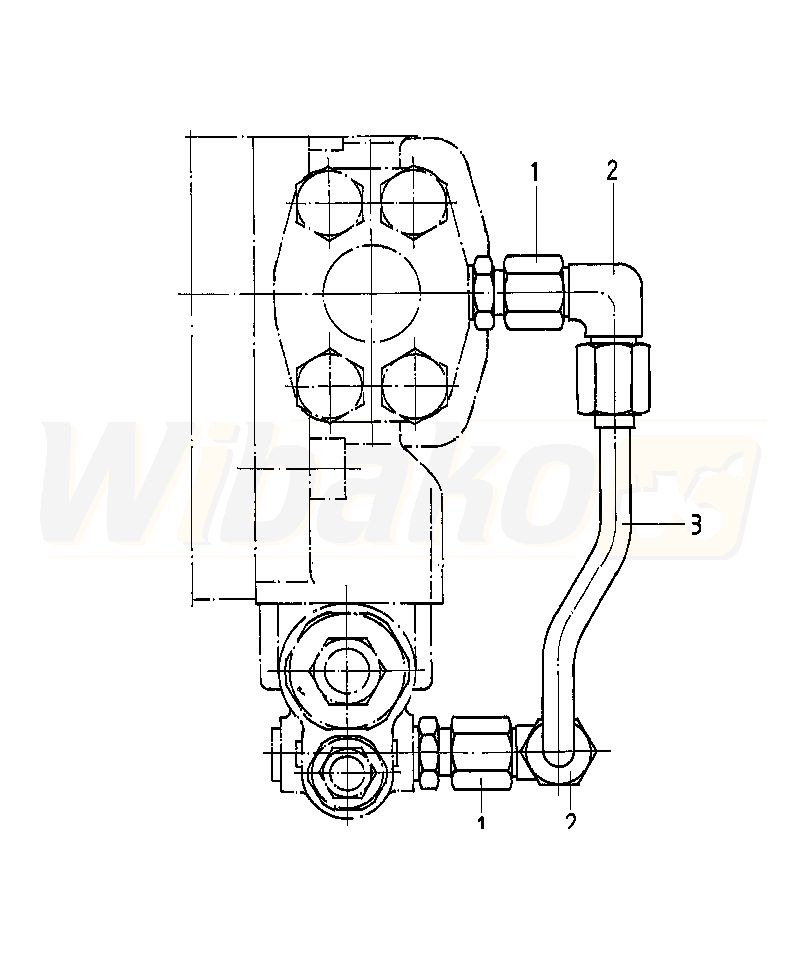

PIPING PLAN (113539)

PIPING PLAN
(113539)


1

THREADED FASTENER
(13285)


2

THREADED FASTENER
(17391)


3

PIPE
(13935)


4

INTERMEDIATE RING
(13286)


5

UNION NUT
(13936)


6

SLEEVE
(13937)



Return
