A11VLO260DRS+A4VG140EP2+A4VG140EP2 (R902104828)

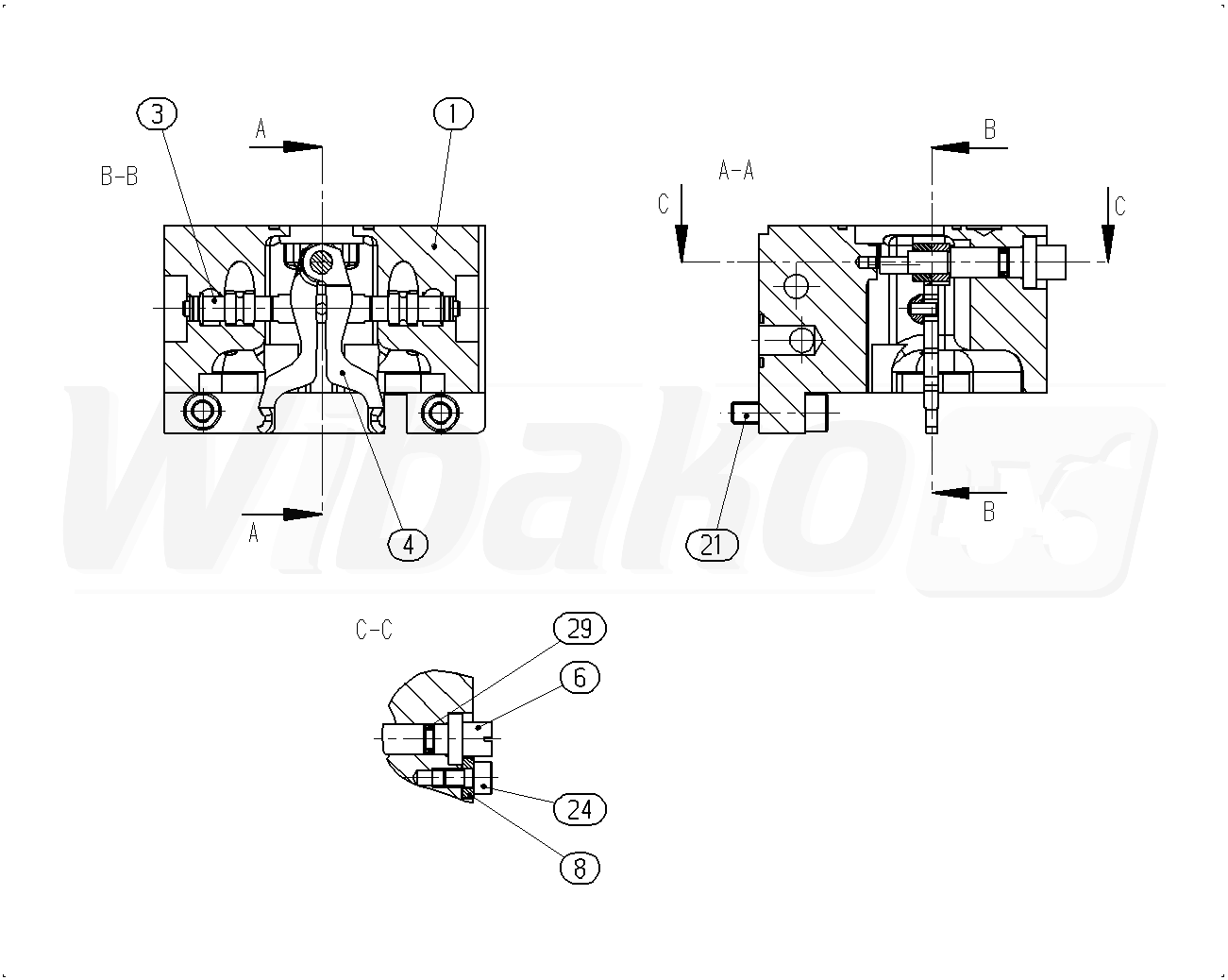

CONTROL HOUSING (32426)

CONTROL HOUSING
(32426)


1

HOUSING
(19649)


3

CONTROL PISTON
(15516)


4

LEVER PAIR
(13407)


6

ECCENTRIC PIN
(13408)


8

WASHER
(13410)


21

SOCKET HEAD CAP SCREW
(10506)


24

SOCKET HEAD CAP SCREW
(13425)


29

O-RING
(13429)



Return
