AA4VG90DE2D1/32L-NSFXXF001SRP-S (R902105050)

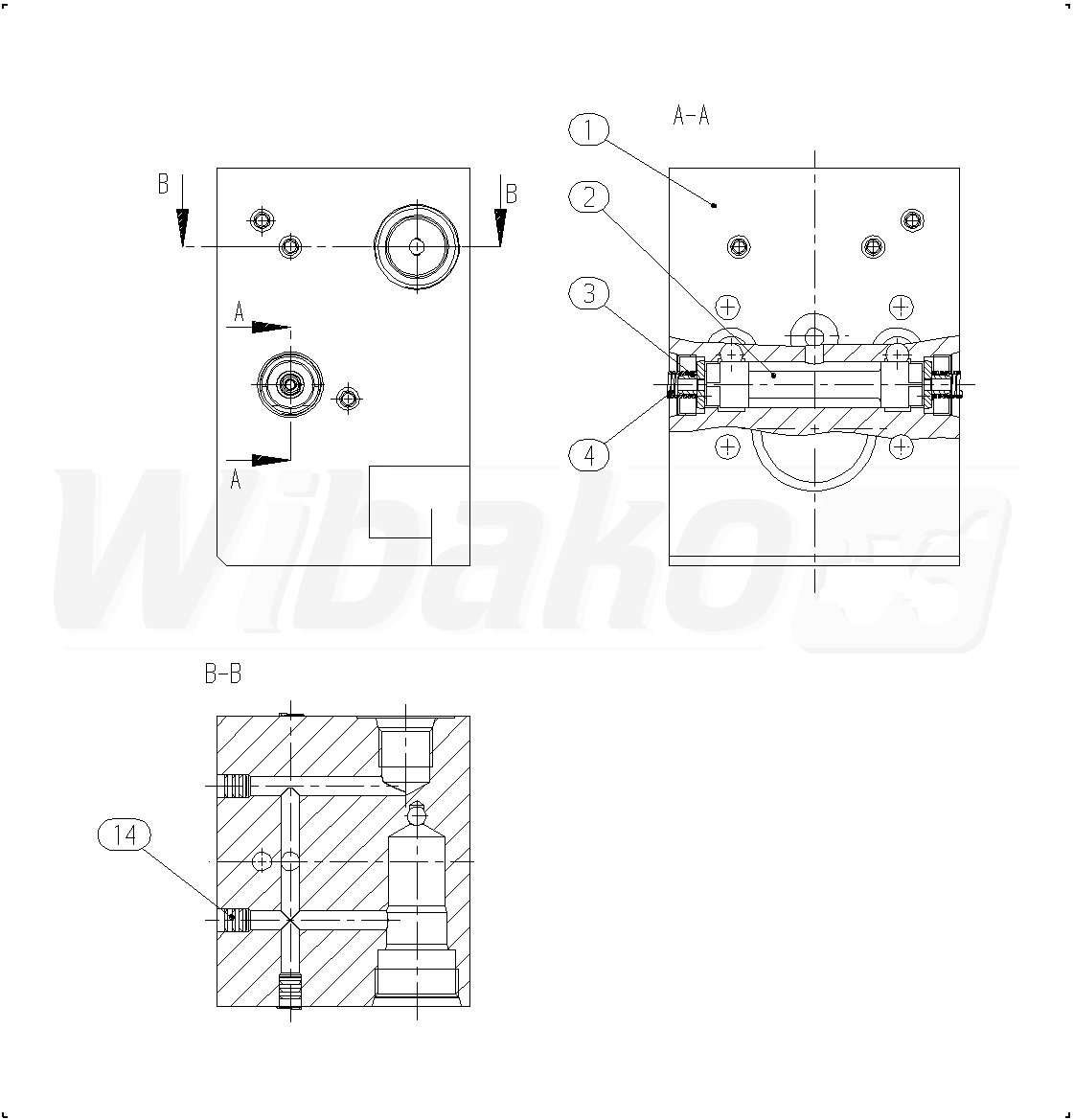

VALVE HOUSING (49823)

VALVE HOUSING
(49823)


1

HOUSING
(50194)


2

CONTROL PISTON
(16623)


3

SPRING DISK
(13196)


4

COMPRESSION SPRING
(10496)


14

SEALING PLUG
(15738)



Return

The above diagrams belong to Rexroth www.boschrexroth.com
