A4VG105EP4D1/32L-NAF02K021EX-S (R902159350)

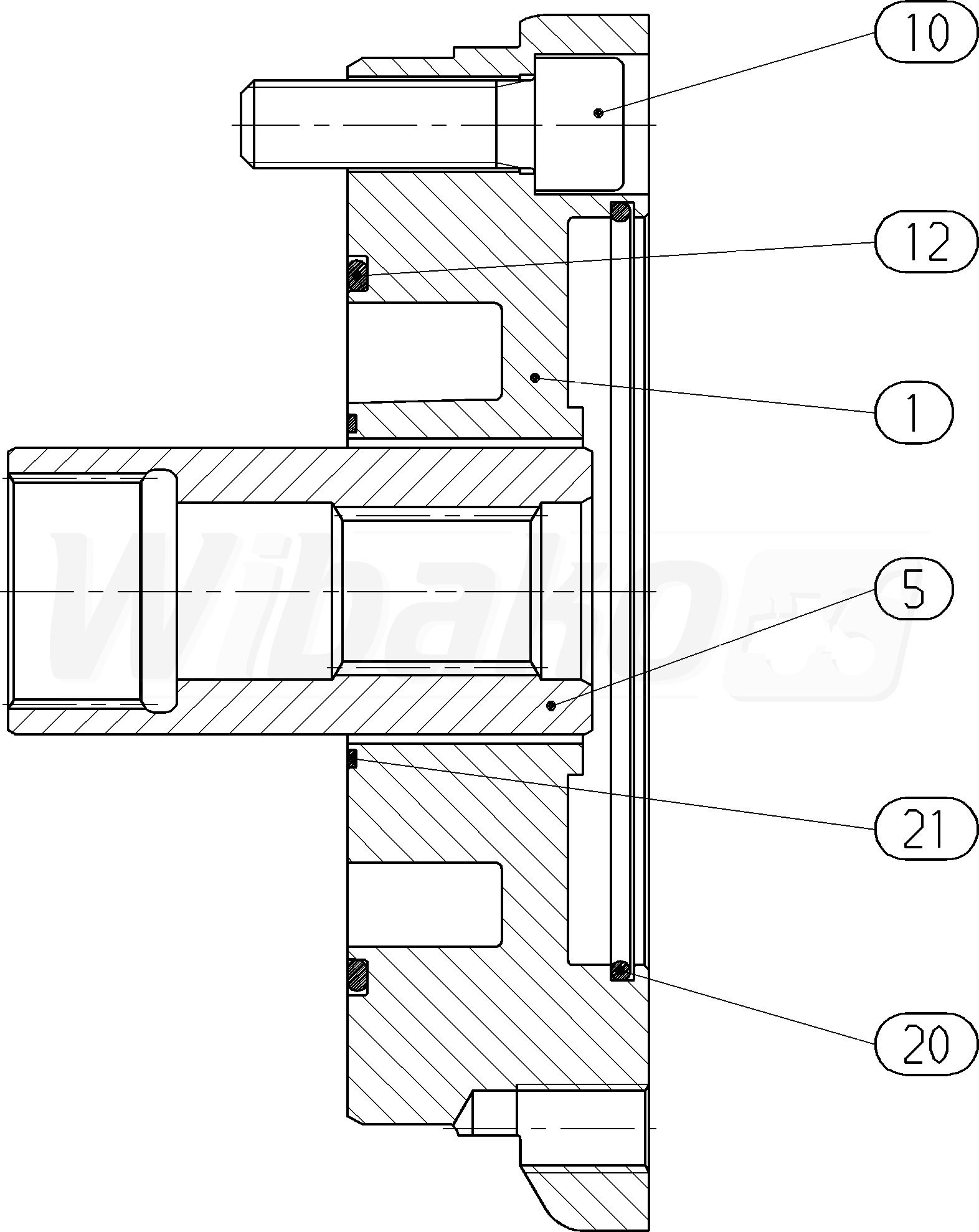

BELL HOUSING (65582)

BELL HOUSING
(65582)


1

INTERMEDIATE FLANGE
(62828)


5

THROUGH DRIVE COUPLING
(48004)


10

SOCKET HEAD CAP SCREW
(10492)


12

O-RING
(10461)


20

O-RING
(26141)


21

O-RING
(14911)



Return

The above diagrams belong to Rexroth www.boschrexroth.com
